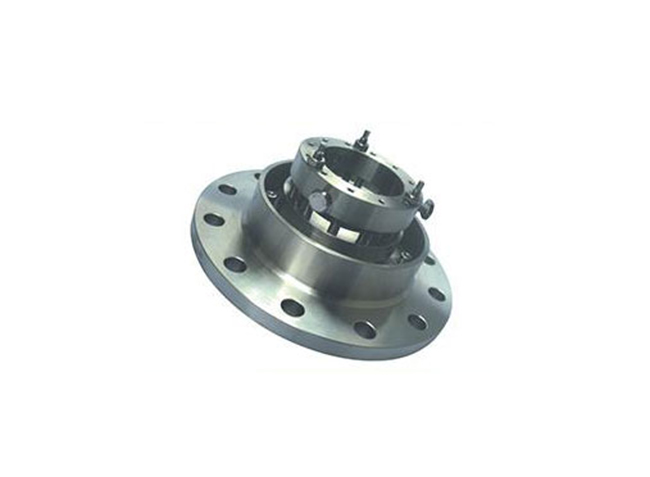

204型釜用機械密封

立即咨詢

釜用機械密封的安裝注意事項：

釜用機械密封的安裝順序基本上與泵用機械密封相同，但還應根據反應釜本身的結構特點及選用的機械密封結構形式采取相應安裝方法?，F(xiàn)以單端面外裝式機械密封為例， 介紹其安裝使用注意事項。

204型釜用機械密封的安裝步驟：

1、將軸及釜用機械密封的油杯、支承環、底座、O形環、螺釘、墊圈等組裝在一起，為防止底座損壞，軸表面應使用薄銅板墊入環隙中，然后用吊環螺釘(另備)旋入軸頂端后，慢慢吊起整根軸(注意:不得使軸產生彎曲殘余變形)，使軸從釜頂徐徐裝入釜內。注意將底座按正確方位座落在放好靜密封圈的釜頂凸緣止口內。徐徐松開倒鏈并調節好軸，使它在底座口環中心位置，然后進一步松開倒鏈使整根軸的重量通過支承環座落在油環上。

2、釜用機械密封將防轉銷、下靜環、O形圈裝在底座內，然后安裝好壓環及螺釘，這時，壓環底側與靜環臺肩之間約有0.5毫米間隙。

3、組裝下動環、下推環、彈簧、o形圈，用軸向螺釘調節好動環與推環之間隙為(a-b)毫米。然后將這組合件套入軸內，使推環鍵槽與軸鍵槽對準并裝好鍵，再量準推環頂面Zhi軸臺肩距離為A毫米，便可均勻擰緊四周徑向緊定螺釘。松開軸向螺釘，使螺釘頭與推環頂面平齊。

4、釜用機械密封裝入隔環。

5、組裝上動環、上推環、彈簧、O形圈，用軸向螺釘調節動環與推環之間隙為(a+b)毫米。然后將這組合件套入軸上鍵槽內，貼緊下推環及隔環后便可均勻擰緊四周徑向緊定螺釘。

6、預先將軸承油浴套入軸套，并用螺母擰緊，墊圈鎖住，再整個安裝于放好油封的密封箱體內，注意不要損壞油封。

7、使防轉銷、上靜環、O形圈準確裝入密封箱體內，不應脫落。

8、釜用機械密封軸的臺肩上裝好鍵，底座上裝好O形圈;然后將箱體組裝件吊起，正確裝入密封軸的鍵內。此時箱體法蘭的止口正好座落在底座上。

9、擰緊箱體法蘭上各螺栓螺母;裝好軸承箱蓋，氈圈等零件，調節好軸承松緊程度。

10、安裝減速機支架，減速機、電動機等。

11、安裝減速機與攪拌軸之間的聯軸節均勻上緊聯軸節凸緣處的螺栓螺母，使軸盡量提升(設計提升高度為b毫米)，再擰緊軸承箱蓋上方的圓螺母并用墊圈鎖住。

12、經仔細檢查確認安裝無誤后，便拆下凸緣處螺栓螺母，慢慢將攪拌軸盤動1~2轉，檢查有無異常現象。

13、在上、下兩個凸緣中間裝入兩塊半環，再用該螺栓螺母將聯軸節凸緣連接可靠。此時要求凸緣與軸臺肩間留有一定間距&3，這樣，此聯軸節便不傳遞軸向負荷了。

14、安裝其它附屬零部件，如吊架、吊鉤、黃油杯、排黃油絲堵等。并將密封油系統的進出油管線與本密封進出油口接通。Zhi此，釜用機械密封安裝完畢。
